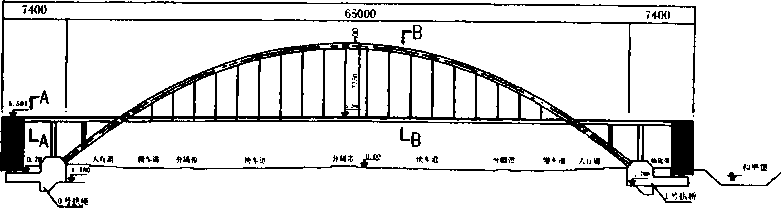

烏魯木齊市河灘路人民公園過街天橋 位于烏魯木齊市中心地帶，跨越河灘路，把 西側人民公園與東側的烏魯木齊市小商品 批發市場一一小西門連結在一起。河灘路原 為烏魯木齊市的古河道，南北橫穿烏魯木齊 市，由于降雨量的減少及上游蓄水能力的提 高，逐漸變為枯河，后經人工逐步改造，形成 兼有泄洪功能的城市主干道，現已成為新疆 吐一烏一太高速公路的一部分。雙向六車 道，實行全封閉交通，市區段共22km,設有 十座人行天橋。外觀設計上要求一橋一景， 與河灘路綠色長廊及兩側建筑物緊密地結 合起來，因而該橋橋型經過多方案比選、綜 合論證，最終選取了中承式拱橋型式(見圖1 立面布置圖)。

.1設計荷載

⑴人群荷載:5kN/m2雪荷載：1kWn2

基本風壓值:W。=900(Pa);

地震烈度按8度設防；

計算溫度應力：最高氣溫為40T,最 低氣溫為零下40Y。

2.2設計

橋下凈空為5.0m,橋面總寬5.0m,即 0.5+4+0.5=5.00m,橋面橫坡為1%,縱坡為 1%o

3結構構造

本橋為中承式拱橋，主拱肋及橋面系均 采用鋼結構，凈跨65m,兩端邊梁各7.4m, 全橋共79.8m o

⑴拱肋:全橋共設兩片拱肋，采用等截面 矩形斷面，肋高60cm，肋寬50cm釆用鋼
