結合某人行天橋大跨度鋼箱梁與鋼混結合梁整體安裝、預應力混凝土同步施工的工程實踐，經過技術攻關，成 功解決了混凝土澆灌密實度、預應力鋼筋張拉、沉降不一致等技術難點，保證了施工質量，節省了工期，并對其關鍵 技術進行了系統介紹，希望能夠?qū)ν惞こ淌┕ぞ哂薪梃b作用。

1.工程概況

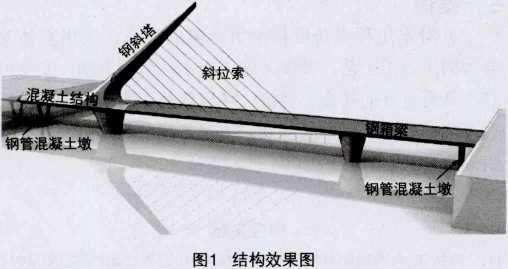

華為荔枝園-楊美員工宿舍項目中的人行天橋為鋼 混凝土組合結構，釆用塔梁固結體系，其跨度布置為 5.17 m+24 m+64 m+22 m+3.37 m,總長度 118.54 m。其中 5.17 m+24 m為預應力混凝土箱梁，箱梁?jiǎn)蝹?cè)上為單側單 跨斜塔段，64 m+22 m+3.37 m為大跨度鋼箱梁，最大凈跨 64 m,鋼箱梁與預應混凝土箱梁間存在長1.763 m的鋼混 結合段。斜塔結構一部分為預應力混凝土，一部分為鋼結 構。橋主梁長度分別為29.17 m、1.763 m、89.37m,全梁寬 7.55 m,高2 m,預應力混凝土箱梁固結于橋墩上。結構效 果圖如圖1所示

1. 施工技術難點

1）鋼混結合段梁長1.763 m,為全封閉式，無法振 搗，鋼筋密度極大，混凝土難以澆筑密實。側，張拉用千斤頂?shù)仍O(shè)備無操作面。

3）鋼混結合梁自重約70 t,斜塔段自重約130 t,總重 約200t,而鋼箱梁側重5t/m,施工過程中可能導致各梁沉 降量難以準確預測。同時各梁施工節奏與完成時間的不一 致，導致后期胎架拆除后的沉降量難以達到預期目標。

2. 方案分析選擇

1） 方案1：釆用各專業獨立施工法。根據現場實際情 況，先安裝鋼混結合梁，待梁就位后，施工預應力混凝土 段；混凝土澆筑完畢到齡期后再張拉預應力鋼筋，待預應 力混凝土箱梁施工完成再吊裝鋼箱梁。此方法解決了預應 力鋼筋張拉作業面的難題，但工期相應滯后太多，先期施 工的預應力混凝土箱梁胎架需同鋼箱梁胎架一并拆除，同 時各梁的沉降量難以控制，質量得不到保證，經濟費用非 常高，故不宜釆用。

2） 方案2：合理分段，將鋼箱梁與鋼混結合梁制作成 整體一次安裝到位，一側施工預應力混凝土箱梁，另一側 吊裝鋼箱梁，同步施工、同步完成。此方案需解決預應力 張拉作業面的問題，但經濟合理、工期較短、質量更容易 控制。因此釆用此整體安裝、同步施工的技術。

關鍵技術

4.1 施工準備

為保證工程質量及進度，施工前應做好以下準備"F：

1） 地基處理：基底處理應分層回填、夯實，密實度不 低于93% o

2） 通過受力分析，計算高支模支撐體系要點，合理布 設支撐體系，保證安全富余系數。

3） 驗算吊裝全過程的受力情況，合理選用汽車吊和布 設吊點、站位等。

4） 對鋼管、扣件、木方等主要支撐料具進行檢査驗 收，檢查所有工器具、起吊器具的質量和性能。

5） 做好交接檢查記錄，負責人簽字確認。

6） 預應力混凝土箱梁模板、鋼筋、預應力鋼筋加工完 成。

4.2支撐體系搭設

預應力混凝土箱梁釆用滿堂腳手架，通過計算確定 立桿間距600 mmX600 mm,水平桿步距1 300 mm,逐層 搭設，按節點進行檢查。鋼混結合段與鋼箱梁釆用管撐方 式，管撐基礎釆用現澆混凝土承臺，管撐頂部加設301千斤 頂，用以微調鋼梁的標高。

4.3支撐體系預壓

支撐體系搭設完成后，對預應力混凝土箱梁、鋼混 結合梁進行整體預壓，以消除支撐體系的彈性變形和沉降 值。預壓材料按照因地制宜原則，釆用砂袋。釆用分級均 勻加載，按3級進行，即60%、80%和100%的加載總重， 每級加載后均間隔12 h后對支架沉降量進行監測，做好記 錄。加載全部完成，等到支架穩定和驗收合格后，兩側對 稱、均衡、同步卸載。根據測定值調整支撐體系。

4.4鋼混結合段安裝

鋼混結合段與鋼箱梁一段在加工廠制作并預拼裝完畢 后橫向分2節運至現場（由于梁寬7.55 m,屬超寬構件）， 通過對齊加工廠預拼裝時留下的樣沖標志，將梁拼裝成整 體，保證頂板底板平整度一致，梁中線、邊線在預設控制 線內。梁安裝采用一臺150 tn車吊，最后通過測量和調節 千斤頂，保證梁標高。

4.5預應力混凝土箱梁與鋼箱梁施工

1） 步驟1：以鋼混結合段底板為基準，在支撐體系上 安裝預應力混凝土箱梁底部模板，模板與底板接觸面密封 帶密封，防止混凝土漿滲漏。

2） 步驟2：綁扎預應力混凝土箱梁、鋼混結合梁底板 鋼筋，安裝側模。

3） 步驟3：安裝波紋管，穿預應力鋼筋，綁扎梁腹 板、頂板鋼筋，安裝預應力鋼筋定位板、錨具。

4） 步驟4：從預應力混凝土箱梁端向鋼箱梁端分層 分段澆筑混凝土，最后澆筑鋼混結合段部位。鋼混結合段 混凝土振搗棒斜插進混凝土內部振搗，外部側板、橫向隔 板輔助用平板振動器。在結合段的頂板部位開設若干透氣 孔，用肉眼觀察透氣孔內的混凝土澆筑情況，直到從里面 返漿冒泡為止。最后用小錘子敲打梁外側面，聽聲輔助判 別混凝土澆筑灌滿情況。鋼箱梁從預應力混凝土箱梁的模 板安裝前，就依次由結合段部位開始逐步安裝，最低要保 證輔助振搗的作業面。

5） 步驟5：預應力混凝土的養護。混凝土澆筑完成 后即時覆蓋塑料薄膜，內部加裝循環水管通水降溫，防止 混凝土裂縫的出現。混凝土施工中預留7 d、15 d、28 d試 塊，各齡期到達后即時預壓，以測得值不低于混凝土強度 的90%為預應力張拉的依據。

6） 步驟6：預應力鋼筋張拉。在鋼混結合段頂板部 位，開設1 000 mmX800 mm的洞口，將千斤頂、油壓表、 封錨裝置等準備就緒，按設計要求逐步分級張拉，做好張 拉施工記錄，張拉完成即時灌漿，防止預應力損失。灌漿 密實度通過預留返漿孔、灌漿量等檢查，灌漿完成后封 錨。

7） 步驟7：鋼箱梁安裝。從施工預應力混凝土箱梁開 始，依次分段安裝鋼箱梁。鋼箱梁節段間上下板在一平面 上，高度方向可由千斤頂微調；軸線方向以橋中線、邊線 控制，以汽車吊、千斤頂進行調整，直到符合要求后方可 開焊。焊接順序從頂?shù)装蹇v向主焊縫開始，然后焊接橫主 焊縫、腹板等焊縫

4.6胎架拆除

鋼箱梁與鋼混結合梁胎架拆除原則：設計縱坡度值最 小的部位先拆，由于最大縱坡值在鋼箱梁中部，故拆除順 序?yàn)閺膬啥碎g斷向中部拆除，縱坡值最大部位最后拆除。

預應力混凝土箱梁支撐體系拆除原則：拆除順序?yàn)樽?上而下逐層拆除，不容許上、下兩層同時拆除。

胎架拆除后，對鋼混組合梁進行各指標測量，經實測 標高與設計差-2?+2 mm,實際沉降量偏差最大值2 mm, 達到預期目標。

5 結語

針對本工程大跨度鋼混組合梁的特點，釆用整體安 裝與同步施工工藝，減少了施工成本，節約工期，安全可 靠，具有良好的社會、經濟、環境效益，為該施工技術的 普及應用奠定了良好的基礎。該工藝技術的誕生，為類似 鋼混結合工程的施工提供了技術支持。
