鋁合金材料具有強度重度比高、質輕、美觀、防腐性能高等優點，是新型的結構材料，將其應用于人行天橋，可以減少橋身的自重，降低后期的養護費用，增強橋梁整潔美觀的視覺效果。 在我國，將鋁合金材料用于人行天橋的建設還比較少見，目前僅在北京、上海、杭州等地建設了幾座鋁合金人行天橋，國內還沒有相應的設計規范和施工質量驗收規范[1]。 文獻[1]～[3]對鋁合金人行天橋進行了荷載試驗及承載能力分析，試驗表明，鋁合金材料滿足相關設計及變形能力的要求， 可以用于人行天橋工程中。 筆者依據城市人行天橋的相關設計規則[4]，結合鋁合金結構的設計要求[5]，對濟南市森林公園處待建人行天橋進行了結構計算分析與設計，設計方法對今后此類橋梁的設計和研究具有重要的借鑒意義。

工程概況

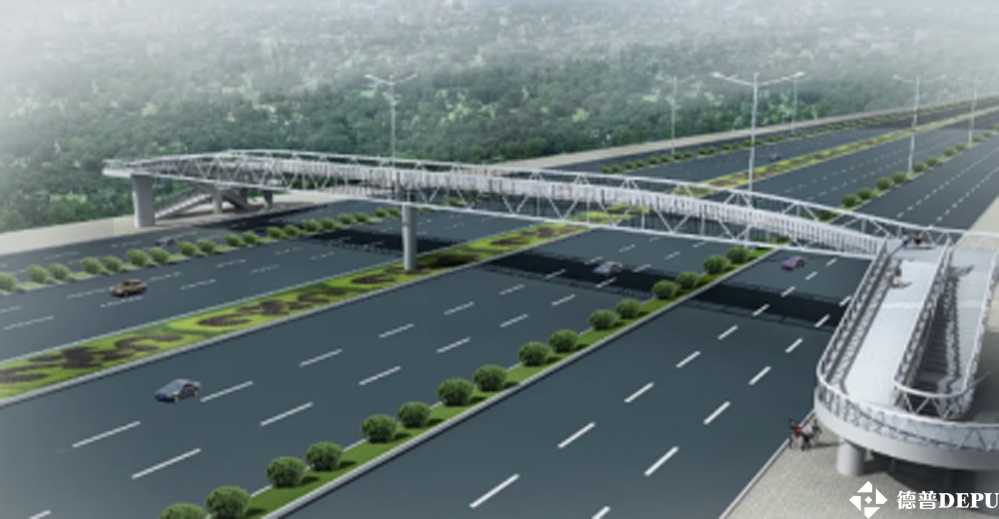

濟南市森林公園人行天橋位于張莊路中段濟南森林公園南門西側，此路段中間設 BRT 公交站。 由于地理位置的特殊性，天橋的建筑藝術與周圍建筑景觀應協調，主體結構的造型要簡潔、明快、通透，附屬結構要兼具美觀與實用性。 天橋效果圖如圖 1 所示。

該橋南北跨向， 橋身總長 59 m， 分為 2 跨， 每跨28 m；橋面寬 4 m，梯道寬 3 m；橋面設 1 %的縱坡，橋下凈高 5 m；橋體中間面向 BRT 站牌處及橋身兩側主要人流方向分別設上下自動扶梯，共 6 部，扶梯寬 1.2 m。

結構選型

2. 1 基本截面

橋體采用鋁合金下承式桁架，由 2 片兩跨連續的桁架組成，桁架高 5 m。 橋頂設橫梁與縱向聯結系，以提高桁架平面外的穩定性，橋兩端設門架[6]。 橋面聯結系采用縱橫梁交叉的形式。 橋頂與橋面的聯結系均與 2 片桁架的上下弦桿相連，天橋主立面圖如圖 2 所示。桁架的上下弦桿采用矩形截面，腹桿及聯結系構

件采用 H 形截面。 構件截面數據見表 1。

2 材料性能

該橋采用牌號為 6061—T6 鋁合金材料， 其力學性能指標見表 2。

由表 2 可見，該種材料的彈性模量較低，僅為一般鋼材的 1/3 左右；其設計強度為 200 MPa[5]。
